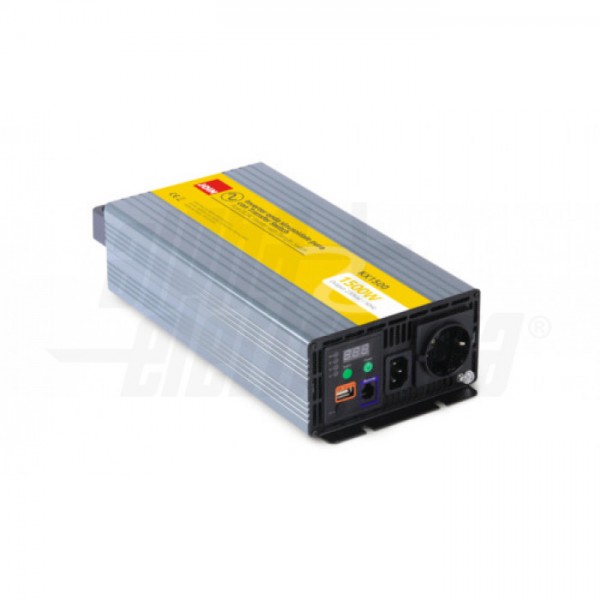

INVERTER JOIN SERIE KX ONDA PURA 1500 WATT - INGRESSO 12 VDC -> USCITA 230 VAC - CON BYPASS 230V
Gli inverter della serie KX sono inverter ad onda sinusoidale pura ad alta frequenza.
Il design digitale con doppio algoritmo di controllo consente di ottenere da una rapida risposta alle variazioni di assorbimento del carico,
un alta efficienza di conversione e una bassa distorsione armonica.
Grazie alla loro elevata affidabilità possono essere utilizzati nei sistemi off-grid come sistemi di monitoraggio, di sicurezza, sistemi di illuminazione, di alimentazione domestica e sistemi di alimentazione dove non è presente la rete elettrica.
Avvertenze
- Collegare l'inverter alla batteria utilizzando i cavi in dotazione.
- L'inversione di polarità di batteria danneggia l'inverter. Danno non coperto da garanzia.
- Non collegare l'ingresso dell'inverter all'uscita di un regolatore di carica.
- Non collegare l'uscita dell'inverter alla rete elettrica. Tale connessione danneggia l'inverter irrimediabilmente. Danno non coperto da garanzia.
Il design digitale con doppio algoritmo di controllo consente di ottenere da una rapida risposta alle variazioni di assorbimento del carico,
un alta efficienza di conversione e una bassa distorsione armonica.
Grazie alla loro elevata affidabilità possono essere utilizzati nei sistemi off-grid come sistemi di monitoraggio, di sicurezza, sistemi di illuminazione, di alimentazione domestica e sistemi di alimentazione dove non è presente la rete elettrica.
Avvertenze
- Collegare l'inverter alla batteria utilizzando i cavi in dotazione.
- L'inversione di polarità di batteria danneggia l'inverter. Danno non coperto da garanzia.
- Non collegare l'ingresso dell'inverter all'uscita di un regolatore di carica.
- Non collegare l'uscita dell'inverter alla rete elettrica. Tale connessione danneggia l'inverter irrimediabilmente. Danno non coperto da garanzia.
| Tensione d'ingresso | 12 Vdc |
|---|---|
| Potenza d'uscita nominale | 1500 W |
| Forma d'onda in uscita | Sinusoidale pura |
| Tensione d'uscita | 230 Vac |
| Tipologia inverter | con bypass 230V |
Collegamenti
| Cavo d'ingresso | Due coppie di cavi rosso-nero 25mm²/3AWG 1m |
|---|---|
| Connessioni ingresso | IEC320 C14, morsetti a vite per occhielli |
| Connessioni uscita | 1 presa USB-A 5V 2,1A |
| Controllo remoto | optional |
Caratteristiche Inverter
| Capacità minima batteria | 160 Ah |
|---|---|
| Caratteristiche fusibile | 5x 40A |
| Carico minimo operativo | 20 W |
| Configurazione frequenza d'uscita | selezionabile 50-60Hz |
| Configurazione tensione d'uscita | selezionabile 220-230-240Vac |
| Consumo a vuoto in stand by | 1 A |
| Corrente in ingresso | 141 A |
| Corrente massima AC di ingresso | 6,5 A |
| Corrente relè by-pass | 16 A |
| Distorsione d'onda THD | 3 % |
| Efficienza massima | 91 % |
| Forma d'onda in uscita | Sinusoidale pura |
| Frequenza | 50 Hz |
| Funzione restart | Sovraccarico (manuale), Sovratemperatura (manuale), Sovratensione (automatico), Tensione batteria bassa (automatico) |
| Fusibile | interno |
| Impostazione protezione bassa tensione selezionabile | 10,5/10,8/11,3/11,8Vdc |
| Potenza d'uscita nominale | 1500 W |
| Potenza d'uscita di picco | 3000 W |
| Protezioni | Bassa tensione, Cortocircuito, Inversione di polarità, Sovraccarico, Sovratemperatura, Sovratensione in ingresso |
| Soft start | si |
| Spegnimento batteria scarica | 10,5 V |
| Tempo di commutazione | 30 ms |
| Tensione d'ingresso | 12 Vdc |
| Tensione d'uscita | 230 Vac |
| Tipo carico corrente relè by-pass | resistivo |
| Tolleranza spegnimento batteria | ±0,3V |
| Transfer Switch | Automatico |
Caratteristiche Meccaniche
| Dimensioni | 331.2mm x 150.1mm x 77.6mm |
|---|---|
| Installazione | a parete, orizzontale |
| Peso | 2,6 Kg |
| Protezione | IP20 |
| Rumorosità | 67 dB |
Caratteristiche Termiche
| Temperatura di funzionamento | -10 / 40 °C |
|---|---|
| Umidità | 5 ÷ 90 % |
